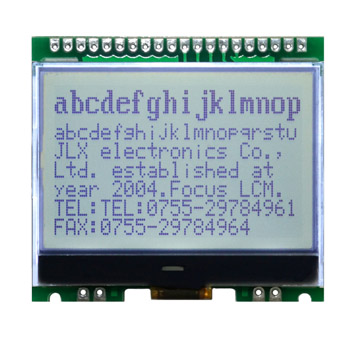

JLX12864G-09502-PC（帶字庫）

品名： 液晶模塊

型號：JLX12864G-09502-PC（不帶字庫）

點陣：128*64

外形尺寸：43.5*40.8*5.5mm

視窗尺寸：39.8*25.5mm

顯示顏色： 白底黑字/藍底白字可選

IC: ST7567(驅動IC) +JLX-GB2312(字庫IC)

應用范圍： 適用于各種儀器儀表，工業自動化，通信設備系統，醫療系統等.

詳情

1.產品結構：

2.引腳功能：

（1）并行時接口引腳功能

（2）串行時接口引腳功能

3.產品特點：

1. 結構牢：背光帶有擋墻和PCB；
2. IC 采用ST7567,功能強大，穩定性好
3. 功耗低: 不帶背光1mW（3.3V*0.3mA）,帶背光不大于150mW（3.3V*45mA）;
4. 顯示內容:
（1）128*64 點陣單色圖片，或其它小于128*64 點陣的單色圖片;
（2）可選用16*16 點陣或其他點陣的圖片來自編漢字，按照16*16 點陣漢字來計算可
顯示8 字*4 行；
（3）按照12*12 點陣漢字來計算可顯示10 字*4 行；
（4）按照 8*16 點陣漢字來計算可顯示16 字*4 行；
（5）按照 5*8 點陣漢字來計算可顯示21 字*8 行；
5. 指令功能強：可軟件調對比度、正顯/反顯轉換、行列掃描方向可改（可旋轉180 度使用）。
并口時：可以“讀-改-寫”;
6. 接口簡單方便:采用4 線SPI 串行接口，或選擇并口（6800 時序和8080 時序可選）。
7. 工作溫度寬:-20℃ - 70℃;
8. 儲存溫度寬:-30℃ - 80℃;
