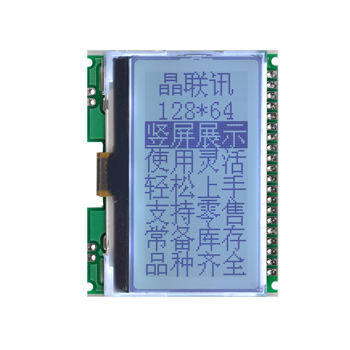

JLX12864G-66011-PN（不帶字庫）

品名：液晶模塊

型號：JLX12864G-66011-PN（不帶字庫）

點陣：128*64

外形尺寸：58.4*47.5*5.8mm

視窗尺寸：53.6*29mm

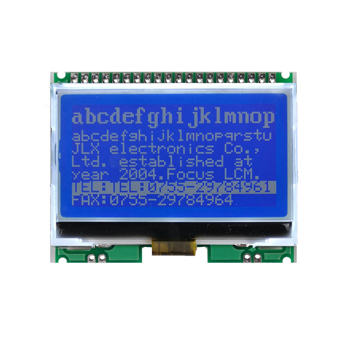

顯示顏色： 白底黑字/藍底白字/綠底黑字可選

IC: ST7567

應用范圍： 適用于各種儀器儀表，工業自動化，通信設備系統，醫療系統等.

詳情

1.產品結構：

2.引腳功能：

3.產品特點：

1. 結構牢：背光帶有擋墻。
2.IC 采用矽創公司ST7567,功能強大，穩定性好
3. 功耗低: 不帶背光1mW（3.3V*0.3mA）,帶背光不大于150mW（3.3V*45mA）
4. 顯示內容:
(1）128*64 點陣單色圖片，或其它小于128*64 點陣的單色圖片;
（2）可選用16*16 點陣或其他點陣的圖片來自編漢字，按照16*16 點陣漢字來計算可顯示8 字*4 行；
（3）按照12*12 點陣漢字來計算可顯示10 字*4 行；
（4）按照 8*16 點陣漢字來計算可顯示16 字*4 行；
（5）按照 5*8 點陣漢字來計算可顯示21 字*8 行；
5.指令功能強: 可軟件調對比度、正顯/反顯轉換、行列掃描方向可改（可旋轉180 度使用）。
并口時：可以“讀-改-寫”;
6.接口簡單方便: 采用4 線SPI 串行接口，或選擇并口（6800 時序和8080 時序可選）。
7. 工作溫度寬:-20℃ - 70℃;
8. 儲存溫度寬:-30℃ - 80℃;
